Fibra di Vetro HSHT

Fibra continua termoresistente per impieghi gravosi ad alta temperatura

La fibra di vetro ad alta resistenza ad alta temperatura (HSHT) è definita da due caratteristiche: alta resistenza meccanica (quasi uguale all’alluminio 6061-T6) e resistenza alle alte temperature (fino a 145°C). Sebbene non siano rigide come la Fibra di Carbonio continua, le parti in Onyx rinforzate con HSHT sono resistenti sia alle basse che alle alte temperature. Di conseguenza, il rinforzo HSHT viene impiegato al meglio per parti da utilizzarsi in applicazioni ad alta temperatura come stampi, autoclavi ed altro.

Proprietà meccaniche dellaFibra di Vetro HSHT

Proprietà	Test (ASTM)	Valore
Resistenza a trazione (MPa)	D3039	600
Modulo di trazione (GPa)	D3039	21
Deformazione di trazione a rottura (%)	D3039	3.9
Carico di rottura (MPa)	D7901	420
Modulo a flessione (GPa)	D7901	21
Deformazione flessionale a rottura (%)	D7901	2.2
Resistenza a compressione (MPa)	D6641	192
Modulo di compressione (MPa)	D6641	21
Deformazione di compressione a rottura (%)	D6641	–
Temperatura di deviazione del calore (°C)	D648 B	150
Resistenza all’impatto – Izod con intaglio (J/m)	D256-10 A	3100
Densità	–	1.5

Dimensioni e costruzione dei campioni di prova in fibra composita:
• Le placche di prova utilizzate in questi dati sono rinforzate in fibra unidirezionale (0° Plies)
• Provini per prove di trazione: 9,8 pollici (L) x 0,5 pollici (A) x 0,048 pollici (L) (compositi CF), 9,8 pollici (L) x 0,5 pollici (A) x 0,08 pollici (L) (compositi GF e Kevlar® )
• Provini di prova di compressione: 5,5 pollici (L) x 0,5 pollici (A) x 0,085 pollici (L) (compositi CF), 5,5 pollici (L) x 0,5 pollici (A) x 0,12 pollici (L) (compositi Kevlar® e FG )
• Provini di prova a flessione: 3-pt. Piegatura, 4,5 pollici (L) x 0,4 pollici (L) x 0,12 pollici (H)
• Temperatura di deflessione termica a 0,45 MPa, 66 psi (ASTM D648-07 Metodo B)

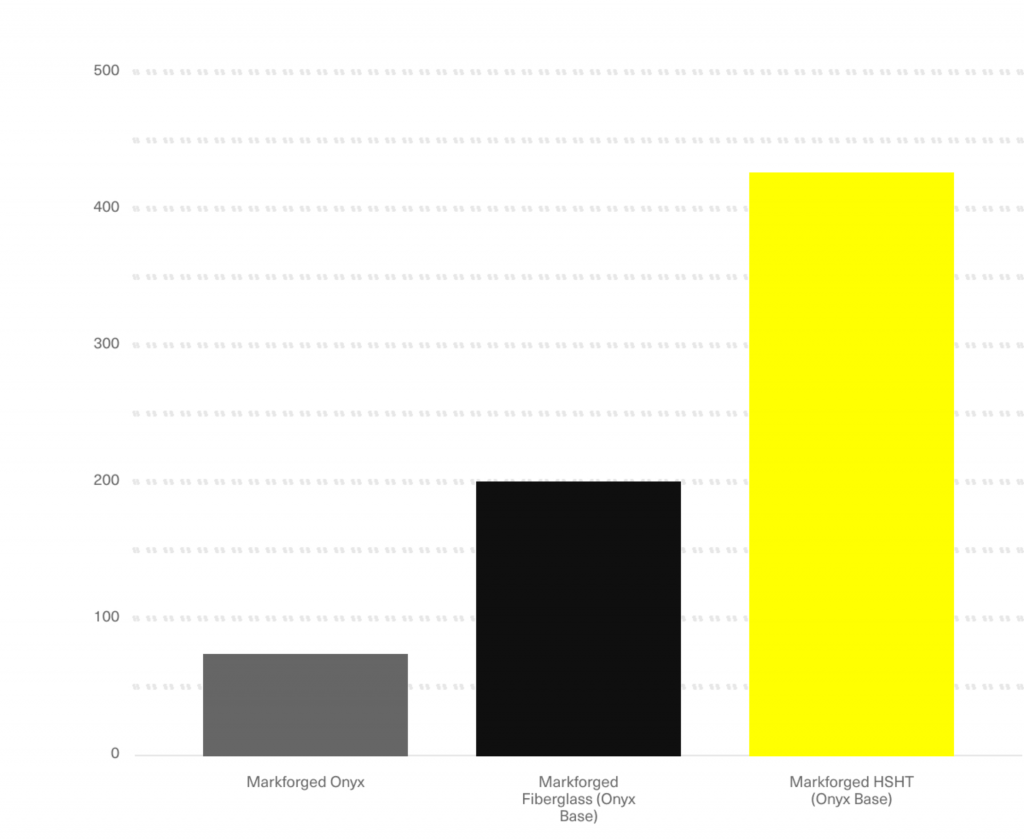

Fibra di vetro HSHT – Carico di rottura a 420 Mpa

La fibra di vetro High Strenght High Temp (HSHT) mostra la stessa resistenza dell’alluminio e un’elevata tolleranza al calore. Cinque volte più forte e sette volte più rigido dell’Onyx, è indicato per parti caricate a temperature di esercizio elevate.
