Inconel 625
Superlega a base di nichel resistente alla corrosione ed alle alte temperature
Inconel 625 è una superlega a base di nichel-cromo estremamente resistente alla corrosione ed alle alte temperature. È facile da stampare e ti consente di fabbricare prototipi funzionali e parti per uso finale progettate per ambienti difficili. E ancora, soddisfa i requisiti chimici di ASTM B443 e mantiene una resistenza a trazione di 500 MPa a 600 ºC.

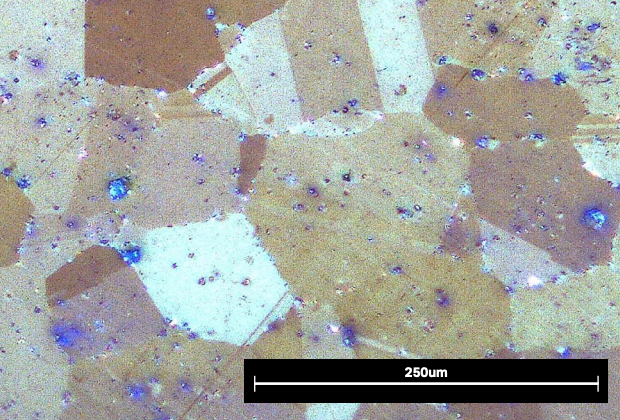

Microstruttura Inconel 625
In foto, la superlega è stata stampata su Metal X, lavato nel Wash-1 e sinterizzato nel Sinter-1. La microstruttura post-sinterizzazione catturata a 100x è raffigurata a destra.

Composizione chimica dell’Inconel 625
Composizione | Quantità |
---|---|
Cromo | 20-23% |
Molibdeno | 8-10% |
Ferro 5% max | Valore 3 |
Niobio | 3.15-4.15% |
Cobalto | 1% max |
Manganese | 0.5% max |
Silicio | 0.5% max |
Alluminio | 0.4% max |
Titanio | 0.4% max |
Carbonio | 0.1% max |
Fosforo | 0.015% max |
Zolfo | 0.015% max |
Nichel | bal |

Proprietà meccaniche dell’Inconel 625
Carico di rottura | |
---|---|
Standard | ASTM E8 |
Markforged post-sinterizzazione | 765 MPa |
Wrought* AMS 55991 | 827 MPa |
*Lavorato per asportazione di truciolo
Snervamento dello 0,2% | |
---|---|
Standard | ASTM E8 |
Markforged post-sinterizzazione | 7334 MPa |
Wrought* AMS 55991 | 414 MPa |
*Lavorato per asportazione di truciolo
Allungamento a rottura | |
---|---|
Standard | ASTM E8 |
Markforged post-sinterizzazione | 42% |
Wrought* AMS 55991 | 30% |
*Lavorato per asportazione di truciolo
Durezza | |
---|---|
Standard | ASTM E18 |
Markforged post-sinterizzazione | 7 HRC |
Wrought* AMS 55991 | 0-19 HRC |
*Lavorato per asportazione di truciolo
Densità relativa | |
---|---|
Standard | ASTM B923 |
Markforged post-sinterizzazione | 96.5% |
Wrought* AMS 55991 | 100% |
*Lavorato per asportazione di truciolo
Costo dell’Inconel 625
La superlega di Nichel-Cromo viene venduta in bobine da 200cc. Per sapere il costo contattateci qui.
Applicazioni:
- Attrezzature per temperature elevate
- Componenti resistenti alla corrosione
- Crogioli
- Componenti per turbine
Compatibile con:

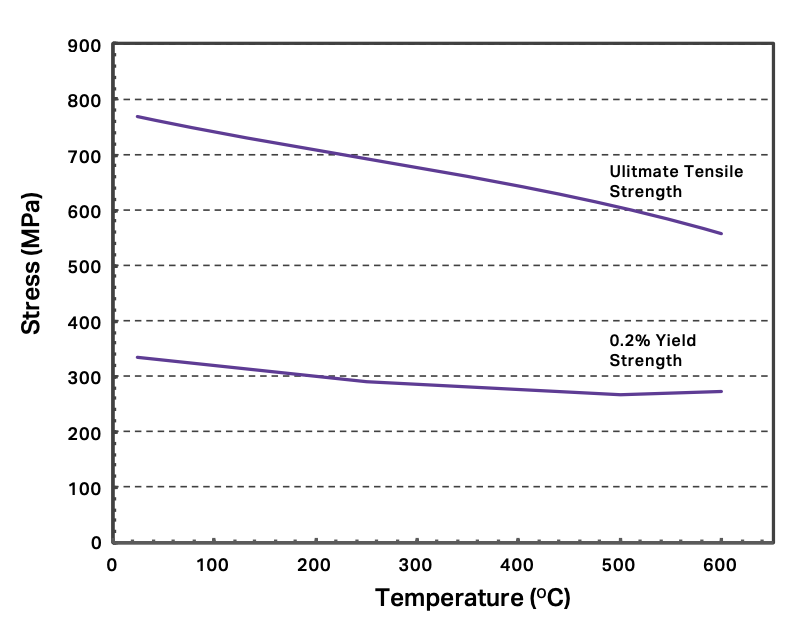

Resistenza
a trazione
765 Mpa
a 25 °C
558 Mpa
a 600 °C
